型号: | YM6 |
最大组装面积： | 15㎡ |
最大流量： | 50mm³/h |
接管口径： | DN50mm DN65mm |
最高工作压力： | 2.0Mpa |
单片有效面积： | 0.12㎡ |
板片波纹深度： | 3mm |
板片厚度： | 0.6mm |
板片角孔尺寸： | 70mm |
| 主要适用于小流量液-液交换及安装空间很小的场合,例如压缩机器油冷却,淬火液冷却等。 |
换热面积（m²） | 2.5 | 5 | 7.2 | 9 | 11 | 13 | 15 |
板片张数（张） | 21 | 41 | 60 | 75 | 13 | 92 | 108 |

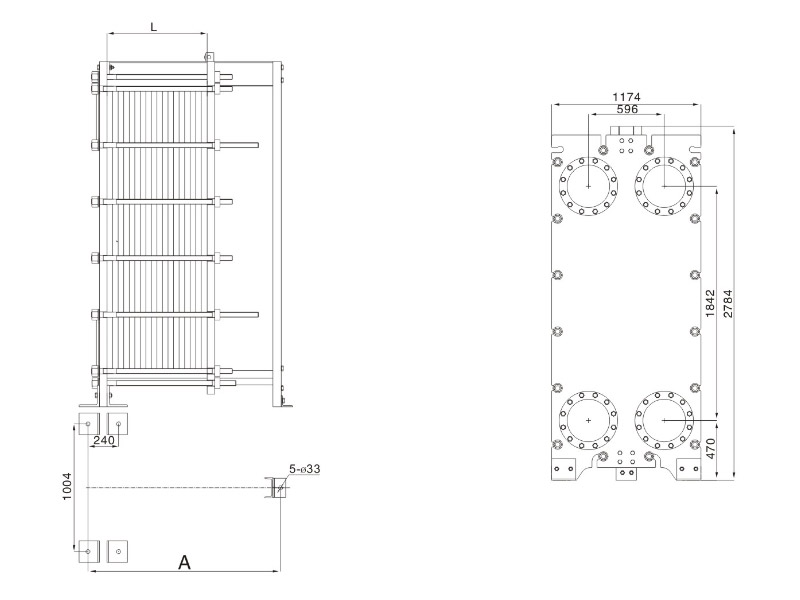

夹紧尺寸L(mm) | 75.6±0.5 | 147.6±0.6 | 216±1 | 270±1 | 331±1 | 389±1 | 450±1 |
安装尺寸L（mm） | 434 | 434 | 784 | 784 | 784 | 934 | 934 |
设备重量（KG） | 125 | 135 | 150 | 160 | 170 | 185 | 195 |
